디지털 수도계량기 IoT 장비 [1]

새로운 프로젝트를 시작해봅니다.



모듈 제작을 기획하고 실력향상을 위해 추가적인 기능까지도 고려해봅니다.

준비가 되었으면 기능 사항을 확인하고 회로를 그려봅니다.



다만 처음 사용하는 모듈이 있고 아무래도 통신 관련 부분이 있으니 아트웍을 신경써서 작업해야 합니다.

그리고 D형 배터리 2개를 이용해서 꽤 오랜기간 사용을 위해 배터리 관리도 중요할 듯 합니다.



먼저 회로를 그렸습니다.



회로를 그리면서 자재를 직접 구입해야하는 부분들이 많기 때문에 자재 발주도 함께 진행하였습니다.

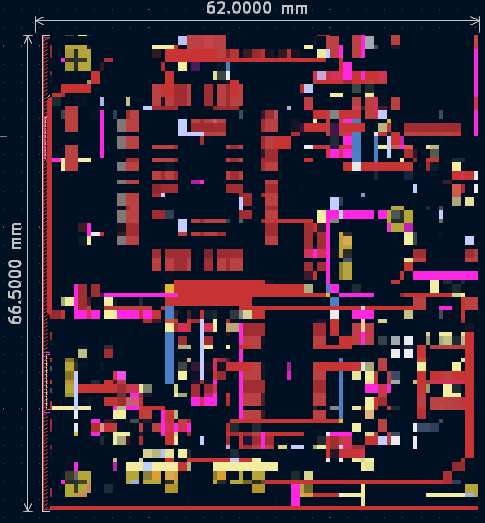

작업 기간이 긴 기간이 아니어서 회로가 완료되는 즉시 빠르게 아트웍도 진행했습니다.







nbIoT 모듈을 처음 사용하는거라 약간 걱정이 되었는데 프로그램 몇가지 코드로 작성해서 확인했더니

모듈, Usim이 정상적으로 인식하는 것을 보니 다행입니다.



전원 - 정상

전압체크 - 정상

통신2ch - 정상

디지털 수도계량기 - 정상인식

모듈 - 정상

Usim - 정상



이제 프로토콜 분석해서 데이터 받는 것과 보내는 것만 잘 작동하면 될 것 같습니다.

마무리까지 문제 없이 되는지 확인해야겠습니다.
