[Nucleo-32F103RB] 클럭세팅

Nucleo STM32F103RB 보드를 클럭 설정하는 방법은 여러가지가 있겠으나 현재 가장 쉽게 셋팅 가능한

Cube MX 프로그램을 통해서 셋팅하도록 하겠습니다.

우선,

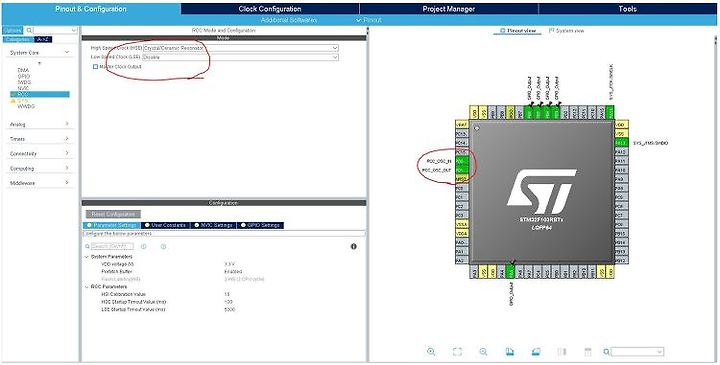

System Core

SYS

High Speed Clock(HSE) -> Crystal/Ceramic Resonator로 변경

Low Speed Clock(LSE) -> Disable

빨간색으로 체크한 부분이 필수적으로 확인해야 합니다.

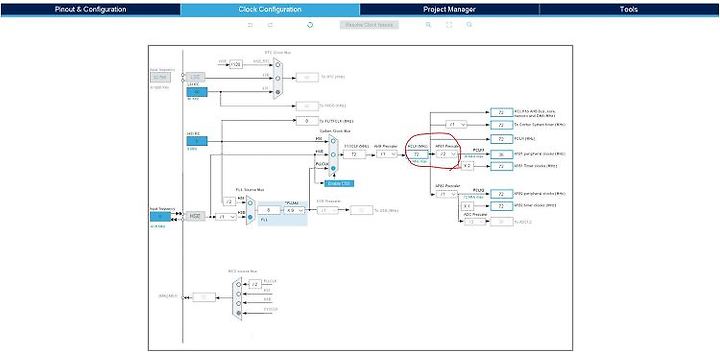

두번째는

PLLMUL -> x9

APB1 Prescaler -> /2

위와 그림과 같이 해당 부분을 변경하면 최대 클럭 72MHz가 셋팅됩니다..

이를 확인하기 위한 코드는 추가적으로 포스팅 하도록 하겠습니다.
